Em mais de duas décadas atuando no setor industrial, analisamos diferentes desafios que colocam em risco não apenas a integridade dos equipamentos, mas também a segurança das pessoas e o sucesso das operações. Um desses processos que fazem parte do nosso cotidiano é o teste hidrostático em tubulações. Nossa experiência na Filtrovali nos mostra que ele é um ponto-chave para garantir a conformidade com normas como a NR13, bem como para manter a confiabilidade dos sistemas industriais.
Não basta confiar. É preciso comprovar a segurança de cada linha.
A seguir, trazemos uma visão detalhada do teste, com atenção especial ao passo a passo, recomendações práticas, relação com manutenção preventiva e dicas essenciais para documentar essa rotina. Assim, esperamos sensibilizar ainda mais nossos parceiros industriais a adotar uma postura proativa frente à integridade das tubulações, do planejamento à execução e relatório final.
O que é o teste hidrostático em tubulações e para que serve
Teste hidrostático é um procedimento não-destrutivo que consiste em aplicar pressão interna acima dos níveis operacionais em tubulações e recipientes fechados, com o objetivo de detectar vazamentos, pontos de fragilidade e garantir que o equipamento suporte as solicitações previstas no projeto.
Esse procedimento é exigido por normas técnicas e regulamentações do Ministério do Trabalho, dentre elas a atualização da NR-13. O teste hidrostático deve ser realizado:
- No comissionamento inicial de uma nova tubulação industrial
- Após reparos significativos ou substituições de trechos
- Em intervalos programados de manutenção preventiva
Também existem situações em que o teste é recomendado após eventos inesperados, como paradas forçadas e incidentes que possam comprometer a estrutura do sistema.
Principais objetivos do teste
- Identificar vazamentos em conexões, soldas e pontos ocultos
- Verificar a resistência mecânica e integridade estrutural da tubulação
- Comprovar a conformidade com a pressão de projeto e operação
- Atender as exigências de normas regulamentadoras, como a NR13
Como funciona o procedimento de teste hidrostático?
Na Filtrovali, seguimos protocolos rigorosos e configuramos cada teste mediante tipo de fluido transportado, características construtivas do sistema e exigências regulatórias. O procedimento, em linhas gerais, é composto pelas etapas abaixo.

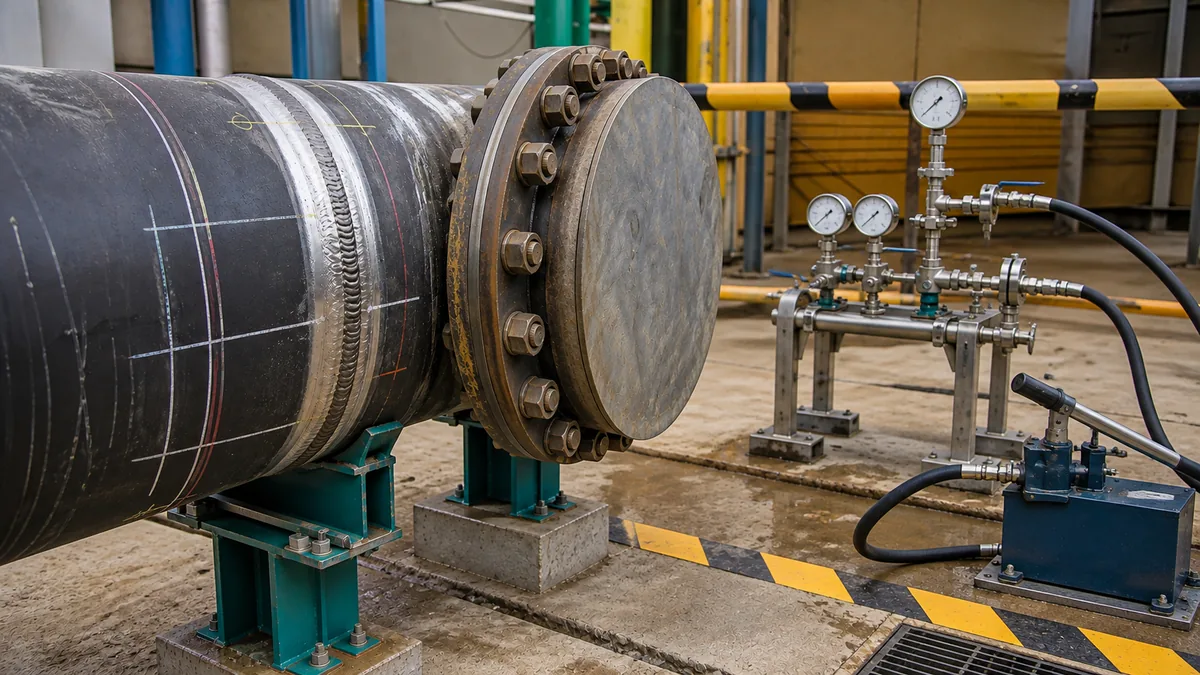

Preparação da tubulação para o ensaio
Antes da aplicação de pressão, a preparação adequada da tubulação é determinante para os resultados.
- Isolamento: Todos os pontos de entrada e saída são bloqueados, válvulas blindadas e dispositivos de segurança removidos ou isolados.
- Limpeza interna: A tubulação deve estar livre de resíduos, incrustações, óleos e impurezas que possam interferir no ensaio ou provocar obstruções.
- Inspeção visual: Checamos visualmente soldas, flanges e pontos de conexão para garantir ausência de danos prévios.
- Montagem dos instrumentos: Instalação de manômetros calibrados, válvulas de alívio e dispositivos para medição da pressão aplicada.
Escolha do fluido de teste
O fluido mais utilizado é a água, graças à segurança oferecida para testes em alta pressão. Quando existe risco de contaminação química, corrosão ou reação com o produto transportado, outros líquidos podem ser recomendados.
Em situações especiais, fluidos inertes são considerados para evitar riscos à tubulação.

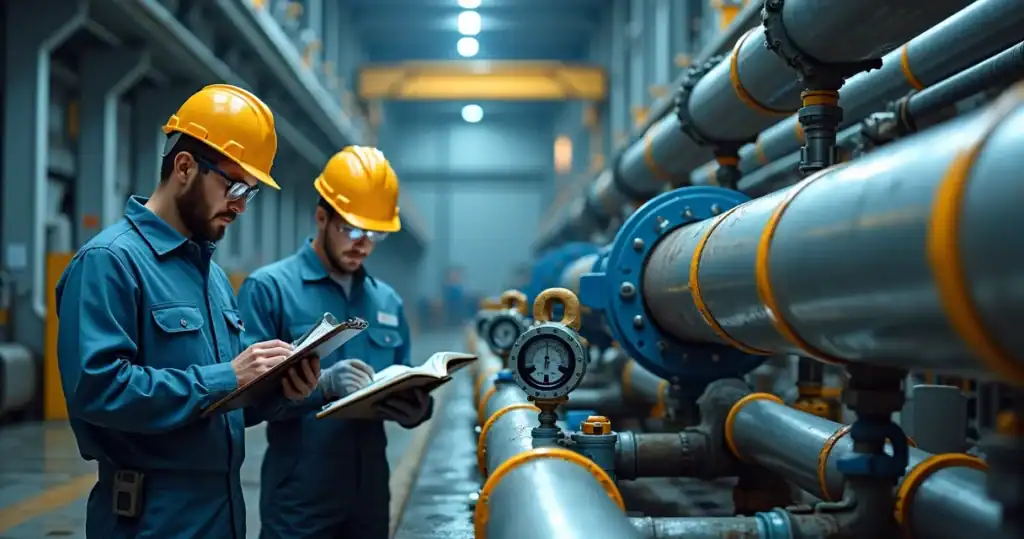

Aplicação da pressão e monitoramento
Realizada a preparação, inicia-se o enchimento total com o fluido, eliminando todo o ar interno. O próximo passo é pressurizar de forma lenta e controlada, conforme as seguintes diretrizes:
- Incremento gradual da pressão: Eleva-se a pressão até o valor especificado em projeto, normalmente entre 1,25 a 1,5 vezes a pressão de operação.
- Período de estabilização: Mantém-se a pressão por um tempo ajustado (geralmente de 30 a 60 minutos) para avaliação detalhada.
- Monitoramento: Inspeção visual e instrumental para detectar vazamentos, quedas de pressão ou deformações anormais.
Análise dos resultados e documentação
Concluído o teste, coletamos todos os dados de pressurização. Em caso de perda de pressão ou identificação de vazamentos, registramos o ponto exato, o equipamento só recebe aprovação quando supera o procedimento sem falhas detectadas.
Os resultados são documentados em relatório técnico, com fotos, registros de pressão e identificação do responsável técnico. Este laudo é obrigatório para garantir rastreabilidade e comprovação em auditorias.
NR13 e outras normativas: por que o teste é obrigatório?
Conforme orienta a NR-13 atualizada, o teste hidrostático em tubulações é ação mandatória antes do início da operação e também durante ciclos de inspeção periódica. Essa exigência tem como objetivo principal prevenir acidentes, assegurar condições para o trabalho seguro e evitar prejuízos ambientais e patrimoniais.
No estudo Aplicação da NR 13 em equipamentos industriais: ensaios não-destrutivos, enfatiza-se que a correta condução desse tipo de ensaio não só atende à legislação, mas também resulta em operações mais confiáveis e redução de riscos à vida dos trabalhadores. Esta exigência está detalhada com clareza também em referências da própria Filtrovali para assuntos de conformidade NR13 em tubulações.
Quais são as principais obrigações legais?
- Realizar ensaios hidrostáticos com pressão definida pelo projeto
- Elaborar relatórios assinados por responsável técnico habilitado
- Armazenar registros para inspeções de órgãos fiscalizadores
- Treinar equipes operacionais com foco em segurança
A falta de conformidade pode resultar em autuações, interdição de linhas de produção e até responsabilização civil/criminal em acidentes com vítimas ou impactos ambientais.
Riscos do teste hidrostático e recomendações para segurança
O teste, por pressurizar sistemas com valores acima dos operacionais, exige cuidados rigorosos com cada etapa, protegendo colaboradores, equipamentos adjacentes e o meio ambiente.
Principais pontos de atenção
- Explosão da tubulação por excesso de pressão ou defeitos ocultos
- Projeção de componentes (tampas, flanges, instrumentos) em caso de falha súbita
- Exposição ao líquido do teste em altas pressões
- Risco químico se o fluido for contaminado
- Deslizamento ou queda de peças durante montagem/desmontagem
Por isso, todos os envolvidos devem ser capacitados e estar atentos a normas como a segurança no teste hidrostático segundo a NR13. Relatamos abaixo algumas medidas que sempre seguimos:
Recomendações práticas de segurança
- Delimitar área isolada durante a aplicação da pressão
- Verificar a calibração de manômetros e válvulas de alívio
- Utilizar barreiras físicas para proteger operadores
- Equipar a equipe com EPIs adequados (protetores auditivos, óculos, luvas, botas)
- Realizar checklist das etapas antes de iniciar a pressurização
- Mantendo sempre comunicação constante entre todos os integrantes
Segurança no teste é prioridade máxima. Cada etapa precisa ser checada.
Por que contar com profissionais qualificados faz diferença?
Processos como o teste hidrostático em tubulações exigem conhecimento técnico aprofundado em hidráulica, mecânica e normas regulatórias. A experiência em identificar falhas, configurar pressões e emitir laudos é o que separa um trabalho seguro de possíveis catástrofes.
Empresas especializadas, como a Filtrovali, investem em treinamentos, frota própria de equipamentos e atualização constante em legislações, garantindo que cada teste seja documentado com transparência e legitimidade técnica.
Destacamos as principais competências necessárias:
- Interpretação de normas técnicas e legislações como a NR13
- Dimensionamento de sistemas de teste conforme pressão e categoria da tubulação
- Operação segura dos equipamentos de pressurização e monitoramento
- Emissão e assinatura de laudos com valor legal
Trabalhar com empresas capacitadas permite ainda maior agilidade na reintegração das linhas de produção ao estado operacional, reduzindo pausas e prejuízos financeiros.
O teste hidrostático na manutenção preventiva e redução de custos
No contexto industrial, prevenção é sempre mais atraente que correção. Ao inserir o teste hidrostático no cronograma de manutenção preditiva, antecipamos falhas catastróficas, evitando paradas inesperadas, desperdício de matéria-prima e custos elevados com reparos emergenciais.
Descobrir uma fuga antes do colapso é proteger o investimento e a vida.
Nossas estatísticas internas demonstram que inspeções sistemáticas podem reduzir drasticamente não apenas as paradas, mas também a necessidade de substituição precoce de componentes, prolongando o ciclo de vida dos ativos e promovendo condições mais estáveis para planejamento operacional.
Ainda mais, manter os relatórios técnicos em dia facilita todo o processo de auditoria, acelera a liberação para novos projetos e fortalece a confiança dos órgãos regulamentadores.
Considerações finais: a contribuição do teste hidrostático para a indústria
Enquanto gestores e técnicos industriais, encaramos o teste hidrostático como um elo necessário entre segurança, confiabilidade e economia. Adotar práticas alinhadas à legislação, contar com profissionais habilitados e equipar a operação com tecnologia moderna é investir na continuidade do negócio, em pessoas e no meio ambiente.
No portfólio de soluções da Filtrovali, a testagem segura de tubulações acompanha as necessidades mais exigentes dos setores de energia, naval, papel e celulose, petroquímico, cimento, mineração, agroindústria, automobilístico, alimentício e farmacêutico. Acreditamos que parcerias proativas fortalecem resultados e constroem ambientes mais confiáveis e sustentáveis.
Está pronto para elevar o padrão de confiabilidade e conformidade das suas tubulações? Convidamos você a conhecer nossas soluções, conversar com nossos especialistas e solicitar um orçamento sem compromisso. O futuro da segurança começa agora!
Perguntas frequentes sobre teste hidrostático em tubulações
O que é teste hidrostático em tubulações?
Teste hidrostático em tubulações é um método de aplicação controlada de pressão interna, utilizando geralmente água ou outro fluido, com o objetivo de verificar se a tubulação possui vazamentos, deformações ou fragilidades em sua estrutura. Esse método garante que as tubulações possam operar com segurança nas condições para as quais foram projetadas.
Como é feito o teste hidrostático?
Primeiro, toda a tubulação é isolada, limpa e inspecionada visualmente. Depois, o sistema é totalmente preenchido com um fluido (geralmente água) e pressurizado até um valor específico, acima da pressão de operação. Mantém-se esta pressão por um período determinado, monitorando queda de pressão e possíveis vazamentos. Se não houver falhas, o teste é aprovado e documentado em relatório técnico.
Qual a importância do teste segundo a NR13?
A NR13 obriga o teste hidrostático como forma de garantir a conformidade estrutural e a segurança de pessoas e processos, prevenindo acidentes graves. Segundo a norma, é necessário documentar todo o procedimento e repetir o teste periodicamente, principalmente após reparos, ampliações ou mudanças de uso da tubulação.
Quando devo realizar teste hidrostático?
O ensaio deve ser feito após a instalação de novas tubulações, após reparos, modificações estruturais ou quando a linha ficar fora de operação por tempo prolongado. Além disso, a periodicidade pode ser definida pelo fabricante, responsável técnico ou normas vigentes, com base na criticidade e condições de uso do sistema.
Quanto custa um teste hidrostático em tubulação?
O valor do teste pode variar de acordo com o tamanho da tubulação, complexidade do sistema, pressão de ensaio e localização. Outros fatores, como necessidade de limpeza, emissão de laudos e urgência, também influenciam. Para um orçamento detalhado e adequado às características da sua indústria, recomendamos o contato direto com especialistas da Filtrovali.
