Preparação para teste hidrostático: como fechar o pacote antes da execução?
Resposta direta: Fechar um pacote de teste hidrostático significa confirmar os limites físicos do trecho, isolamento positivo quando requerido, classe e condição de conexões, suportação para o peso do fluido, instrumentos, pontos de enchimento e respiro, drenagem, fluido, pressão e duração especificadas, zona controlada, inspeções e documentos de aceite. Qualquer interface indefinida deve ser resolvida antes da pressurização.
A maior parte do trabalho confiável ocorre antes de ligar a bomba. Um limite de teste mal interpretado, uma válvula inadequada ou um ponto alto sem respiro pode comprometer segurança, leitura e prazo mesmo que o equipamento de pressurização esteja correto.

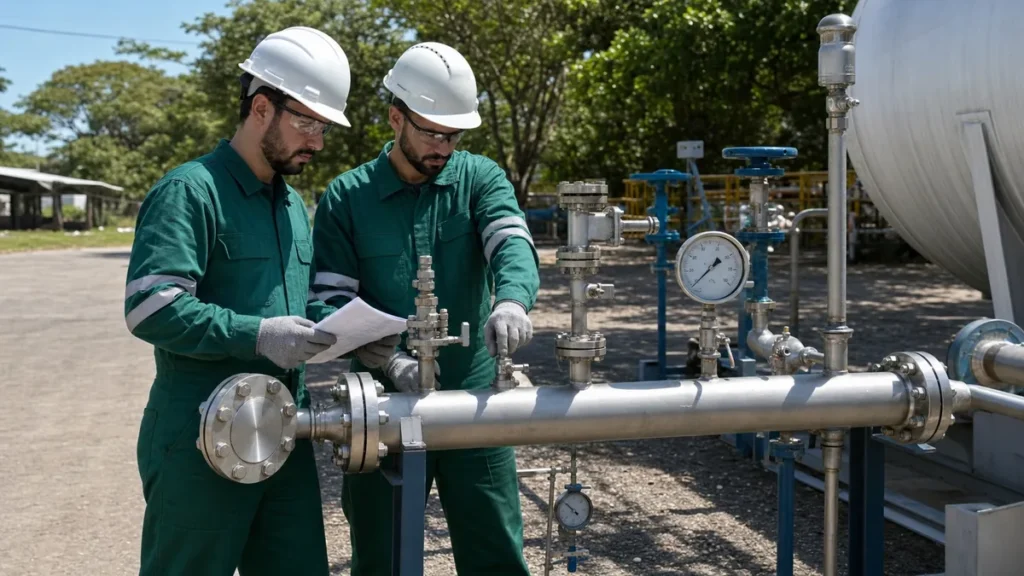

Defina exatamente onde o pacote começa e termina
P&ID, isométricos, listas de linha e condição montada precisam apontar os limites. Flanges cegos, tampões, spools temporários, válvulas e equipamentos excluídos devem estar identificados. Uma marcação no desenho precisa corresponder à realidade de campo.
O limite também determina o volume, o peso do fluido, a posição dos instrumentos e a rota de enchimento e drenagem.
A suportação está adequada ao sistema cheio?
Tubulações que normalmente conduzem gás ou ficam vazias podem receber carga adicional relevante durante o hydrotest. Suportes, estruturas, pontos baixos e equipamentos conectados precisam ser avaliados para a condição cheia.
Essa verificação pertence à engenharia responsável pelo ativo e deve integrar a liberação do pacote. O prestador não deve presumir capacidade estrutural apenas pela aparência.
Quais componentes exigem isolamento ou proteção?
| Componente | Pergunta de preparação | Ação possível conforme projeto |
|---|---|---|
| Instrumento | A faixa e o elemento suportam o teste? | Remover, bloquear ou proteger |
| Válvula | Pode funcionar como limite e está na posição correta? | Usar isolamento definido ou flange cego |
| Dispositivo de alívio | Integra o pacote ou deve ser excluído? | Remover, bloquear conforme procedimento ou recalibrar após |
| Equipamento conectado | Sua pressão admissível é compatível? | Excluir do pacote ou testar em condição própria |
| Junta/flange temporário | Classe e montagem estão verificadas? | Inspecionar e registrar antes do enchimento |
As ações dependem do projeto e das regras da instalação; a tabela não prescreve uma única configuração.
Como planejar enchimento, respiros e drenagem?
O enchimento deve favorecer a expulsão de ar por pontos altos. Derivações, equipamentos e variações de elevação precisam ser verificados. Após o teste, a drenagem precisa conduzir o fluido a destino definido sem criar vácuo, retenções ou dispersão.
Qualidade, compatibilidade e destino do fluido entram no escopo. Veja os critérios para escolher água ou óleo.
O que deve constar na liberação pré-teste?
- desenhos marcados e lista de linhas do pacote;
- confirmação de montagem, juntas, torque e suportes conforme responsabilidade definida;
- identificação e calibração dos instrumentos;
- pressão, duração, temperatura e critério de aceite aprovados;
- fluido, volume, enchimento, respiro, drenagem e destinação;
- área isolada, comunicação, equipe e resposta a emergências;
- registro de pendências encerradas e autorização dos responsáveis.
O checklist de hydrotest sem retrabalho complementa a preparação documental.
Como formar o escopo com a Filtrovali?
Envie desenhos, lista do pacote, materiais, volume, classe, pressão e tempo requeridos, fluido, condição da montagem, pontos de acesso, utilidades, requisitos de laudo e cronograma. Divergências entre campo e documentos precisam ser destacadas.
O serviço de teste hidrostático da Filtrovali atende tubulações e equipamentos industriais no escopo confirmado; redes prediais, sistemas de incêndio, HVAC, cilindros e aplicações domésticas permanecem fora do serviço.
Leituras relacionadas
- checklist de teste hidrostático sem retrabalho
- critérios para escolher água ou óleo no teste
- serviço relacionado da Filtrovali
Perguntas frequentes
Uma válvula fechada pode ser sempre o limite do teste?
Não. A adequação depende do projeto, tipo de válvula, direção, classe, condição e requisitos do procedimento. Isolamento positivo pode ser necessário.
É preciso verificar suportes antes do hydrotest?
Sim. O peso do fluido e a condição temporária podem diferir da operação normal, especialmente em linhas destinadas a gás.
O pacote pode incluir instrumentos de processo?
Somente se sua faixa, materiais e condição forem compatíveis e o procedimento permitir. Caso contrário, devem ser protegidos ou excluídos conforme projeto.
Quem define pressão e tempo de teste?
Esses valores vêm do projeto, do código, do procedimento e dos requisitos aplicáveis ao ativo. O prestador não deve inventar um valor universal.
