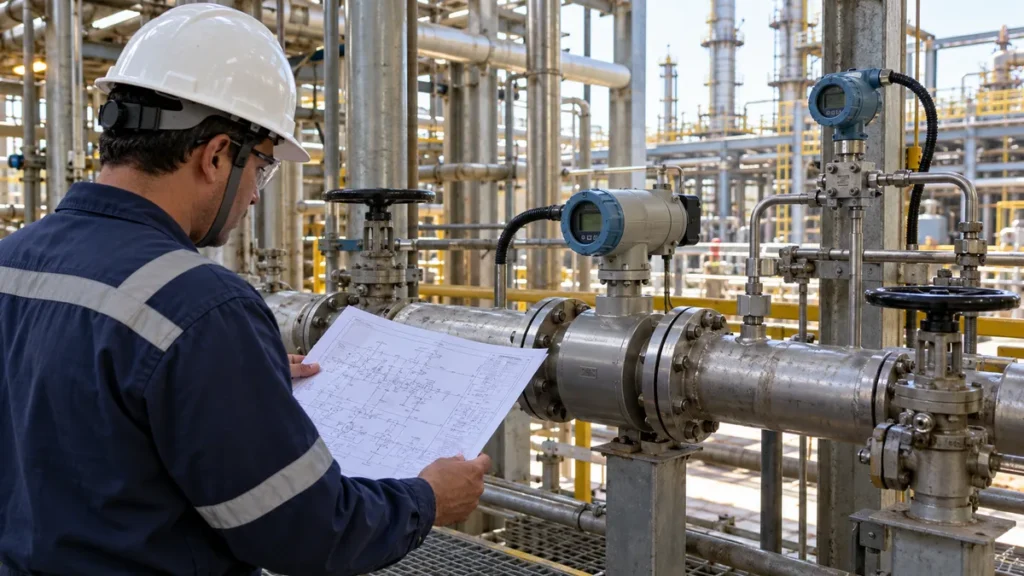

Uma linha precisa de limpeza química antes de voltar à produção. No desenho principal, o trecho parece contínuo. Em campo, porém, aparecem transmissores de pressão, tomadas de amostra, medidores e pequenas derivações. Se a proposta diz apenas “proteger a instrumentação”, o serviço ainda não tem uma fronteira suficientemente clara.
A fronteira precisa indicar quais componentes participarão da circulação, quais serão isolados ou removidos e o destino dos trechos que ficarem fora do circuito. Esse mapa evita dois resultados ruins: expor um instrumento sensível a uma condição para a qual ele não foi avaliado ou entregar como limpa uma derivação por onde a solução nunca passou.
O ponto não é transformar cada instrumento em um problema. É permitir que manutenção, operação e fornecedor organizem o serviço antes da parada. Uma decisão documentada sobre o que fica no caminho da solução reduz retrabalho na montagem e evita discussões sobre o alcance real da limpeza quando a linha já deveria estar pronta para testes.
O que o isométrico não conta sozinho
O isométrico e o P&ID são o começo. Compare-os com a lista de instrumentos e com a instalação de campo: houve substituição de um transmissor, mudança em uma tomada, criação de bypass ou inclusão de um ponto de amostragem? Mesmo em uma linha curta, dois instrumentos podem ter exposição muito diferente. Um elemento inserido no fluxo vê as condições da circulação principal; uma linha de impulso estreita pode ficar estagnada ou receber solução sem retorno adequado.
Registre também materiais em contato com a solução, juntas, drenos, respiros e válvulas próximas. A compatibilidade não pode ser inferida pelo material da tubulação principal. O corpo de um instrumento pode ter partes internas, membranas ou vedações que exigem análise própria. Quando o dado não estiver disponível, anote a pendência e atribua um responsável por obtê-lo antes de definir o tratamento.
Uma visita de campo ou revisão conjunta de desenhos costuma revelar o que mais atrapalha o orçamento: o ponto de conexão previsto está ocupado; uma válvula não permite o isolamento imaginado; a derivação termina sem retorno. Descobrir isso no planejamento preserva a janela de execução.
A pergunta certa não é “tirar tudo?”
Retirar indiscriminadamente instrumentos cria horas adicionais de desmontagem, guarda, reinstalação e verificação. Mantê-los todos instalados pode expor componentes a solução, temperatura ou pressão incompatíveis. A decisão deve ser feita por componente ou conjunto, com o apoio da engenharia e das instruções técnicas aplicáveis.
Para cada item, vale registrar a função, o que ficará em contato com o fluido de limpeza, como será protegido ou isolado e quem autoriza a configuração. Se for removido, como o ponto será fechado temporariamente e quem o reinstalará? Se permanecer, quais condições precisam ser respeitadas? Se for isolado, o trecho entre a válvula e o instrumento continuará fora da circulação — e isso precisa constar da entrega.
Essa última consequência costuma passar despercebida. Proteger o instrumento pode significar deixar um pequeno volume sem limpeza. Em alguns casos, isso é aceitável porque o trecho será desmontado e tratado separadamente; em outros, exige ajuste no circuito temporário. O importante é não confundir “instrumento preservado” com “todo o ramal tratado”.
Desenhe o circuito temporário como ele será montado
A proposta de limpeza química industrial deve mostrar entrada, retorno, pontos de drenagem, contenção e componentes fora do caminho. Não é um desenho apenas para a equipe de limpeza: ele permite à operação revisar válvulas, à instrumentação revisar exposições e à manutenção preparar desmontagens. A composição da solução, o tempo e a temperatura dependem do depósito, dos materiais e dos limites aprovados para aquele sistema.
Depois de definido o caminho, pergunte como será verificado o alcance. A solução que retorna pela linha principal não prova que atravessou uma tomada lateral sem fluxo. O relatório precisa identificar onde houve circulação controlada, onde houve tratamento separado e onde não houve intervenção. Essa precisão protege o cliente e o fornecedor: ambos sabem o que foi pedido e o que será aceito.
O mesmo cuidado vale para o enxágue e a devolução. Uma linha principal enxaguada pode manter líquido em uma perna morta ou em um trecho isolado. O plano deve prever as verificações e a destinação desses volumes conforme a configuração aprovada. Não há uma sequência única para toda planta; a operação e a engenharia devem validar a manobra antes de qualquer circulação.
O que conferir antes de liberar a linha
O fim da limpeza não é, automaticamente, o fim do trabalho na linha. Instrumentos removidos precisam ser recolocados, conexões temporárias retiradas, válvulas devolvidas à posição de operação e verificações funcionais executadas conforme o procedimento da planta. Se alguma medição depende de calibração ou teste de estanqueidade, o responsável por essa etapa precisa estar no cronograma. Um relatório de limpeza não substitui essas evidências.
Para o aceite, separe registros de processo da limpeza e registros de retorno da instrumentação. É uma divisão simples que evita frases vagas como “sistema liberado” quando ainda resta um instrumento desconectado. Na proposta, vale indicar quem assina cada passagem: fornecedor, manutenção, operação e instrumentação.
Este recorte complementa a discussão sobre materiais diferentes na limpeza química e o planejamento da fronteira da decapagem em campo. Aqui, a atenção está no alcance real da circulação dentro de uma linha instrumentada.
Toda tomada de pressão precisa ser removida?
Não há regra universal. Material, geometria, possibilidade de isolamento e instruções do componente orientam a decisão. O que não pode faltar é o registro do trecho que ficará protegido ou sem tratamento.
O retorno da solução prova que todos os ramais foram limpos?
Não. Ele mostra que existe um caminho de circulação entre entrada e retorno. Ramais sem fluxo demonstrado precisam de tratamento específico ou de uma exceção formalmente aceita.
Se sua linha instrumentada entrará em parada, envie à Filtrovali os desenhos atualizados e a lista de instrumentos. A equipe pode ajudar a construir um escopo de limpeza com fronteiras claras, para que a intervenção resolva o problema do circuito sem criar outro na instrumentação.
