Working APV no Top Compensator: função, operação e cuidados antes da limpeza química
Resposta direta: no contexto de sistemas de compensação de movimento em unidades offshore, APV significa Air Pressure Vessel: um vaso que armazena ar comprimido ou o gás especificado pelo fabricante. O Working APV integra o volume pneumático de trabalho do compensador e participa diretamente da resposta hidropneumática que reduz a transmissão do movimento vertical da embarcação à coluna de perfuração. Por isso, sua limpeza não deve ser planejada como se fosse a lavagem de um reservatório industrial genérico.
O que é o Top Compensator?
O Top-Mounted Compensator, também chamado em algumas arquiteturas de Crown-Mounted Compensator, fica associado ao conjunto superior da torre de perfuração. Sua função é reduzir o efeito do heave — o movimento de subida e descida da unidade flutuante — sobre a coluna de perfuração e sobre a carga aplicada durante a operação.
O sistema combina cilindros, fluido hidráulico, acumulador ou separador, vasos pneumáticos, manifolds, válvulas, instrumentos e lógica de controle. A arquitetura exata varia conforme fabricante e projeto; portanto, o P&ID, os desenhos do equipamento e o manual aplicável continuam sendo a referência para qualquer intervenção.
Qual é a função do Working APV?
O Working APV armazena um grande volume de gás comprimido conectado ao lado pneumático do sistema. Quando a embarcação se move, os cilindros compensadores deslocam fluido. Esse deslocamento é transmitido ao acumulador ou separador, provocando compressão ou expansão do gás nos APVs.
O volume pneumático funciona como uma mola: recebe energia quando o gás é comprimido e a devolve quando ele se expande. A finalidade não é eliminar todo movimento, mas reduzir a variação de força transmitida à coluna e manter a resposta do compensador dentro das condições previstas pelo projeto.
Por que pressão e volume são tão importantes?
Em uma representação simplificada, a força hidráulica relacionada ao cilindro pode ser expressa por F ≈ P × A, em que P é a pressão atuante e A é a área efetiva. No equipamento real, a força também depende da quantidade e geometria dos cilindros, arranjo de cabos e polias, ângulos, atrito, perdas e lógica de controle.
A pressão está fortemente ligada à carga sustentada. Já o volume total de gás influencia quanto essa pressão varia durante o curso. Para um mesmo deslocamento, um banco pneumático maior tende a apresentar menor variação relativa de pressão, contribuindo para uma resposta menos rígida e uma força mais estável. Isso não autoriza alterar pressão ou volume fora dos parâmetros do fabricante.
Working APV não é apenas “um vaso com ar”
A definição genérica omite o ponto decisivo: o Working APV participa do comportamento dinâmico do compensador. Restrição em uma válvula, isolamento indevido de parte do banco, perda de pressão, entrada de líquido, desequilíbrio entre vasos ou leitura incorreta de instrumentos podem alterar a resposta do conjunto.
Também existe energia armazenada mesmo quando o compensador não está se movimentando. Um vaso aparentemente parado pode continuar pressurizado. Intervenções exigem identificação da fronteira, bloqueio, alívio por rota segura e comprovação independente de pressão zero.
Onde entra o sistema anti-recoil?
Se a carga sustentada desaparecer repentinamente, a energia acumulada no circuito pode acelerar cilindros e componentes móveis. O sistema anti-recoil existe para controlar essa resposta conforme a arquitetura projetada. A presença de APVs, portanto, precisa ser lida junto com válvulas de controle, acumuladores, sensores e lógica de proteção — não como um conjunto isolado de vasos.
A função e a sequência de atuação do anti-recoil variam. O artigo não substitui o manual do fabricante, a análise de risco nem o procedimento da unidade.
O que essa função muda no planejamento da limpeza química?
A limpeza precisa preservar a condição necessária ao retorno do sistema pneumático. Antes de definir produto ou método, a avaliação deve responder:
- qual gás o projeto especifica: ar, nitrogênio ou outro meio permitido;
- como o vaso se conecta ao acumulador, separador, header e válvulas;
- qual é o material do casco, dos bocais, revestimentos, juntas e componentes expostos;
- se há líquido, óleo, produtos de corrosão, umidade ou outro contaminante interno;
- qual condição será exigida para inspeção, secagem e recomissionamento;
- quais componentes devem ser isolados ou removidos da fronteira da química;
- como comprovar pressão zero antes da abertura e como impedir repressurização.
Não se deve escolher a química apenas pelo nome APV. O contaminante, a compatibilidade, a concentração, a temperatura, o tempo de contato, o enxágue, a neutralização quando aplicável e a secagem precisam responder ao ativo real.
Por que a presença de líquido merece investigação?
Um APV destinado a volume pneumático não deve ser tratado como se o líquido interno fosse parte normal e irrelevante do serviço. A presença de líquido pode reduzir o volume disponível, favorecer corrosão ou indicar uma condição a ser investigada no separador, acumulador, drenos ou conexões.
A limpeza pode remover contaminação, mas não corrige sozinha a causa de entrada do líquido. Antes do retorno à operação, é necessário verificar a origem, a integridade dos componentes associados e o critério de secagem.
Etapas mínimas para estruturar o serviço
- Confirmar a identificação: Working APV, desenho, volume, posição, material e sistema atendido.
- Definir a fronteira: vasos, headers, válvulas, drenos, instrumentos e componentes que permanecerão isolados.
- Eliminar a energia: bloquear fontes, aliviar por rota segura e verificar pressão zero por método independente.
- Caracterizar a condição: registrar líquido, depósitos, corrosão, umidade, histórico e amostras disponíveis.
- Selecionar a metodologia: compatibilizar química, forma de aplicação, controles, contenção e efluentes.
- Definir o encerramento: enxágue, neutralização quando aplicável, secagem, inspeção e evidência de aceite.
- Preparar o recomissionamento: remontagem, instrumentos, válvulas de segurança, estanqueidade e pressurização conforme procedimento autorizado.
Working APV e Standby APV são a mesma coisa?
Não. O Working APV participa do volume pneumático operacional. O Standby APV mantém uma reserva pressurizada que pode ser usada para carregar ou ajustar o banco de trabalho, conforme o projeto. Essa diferença muda a condição esperada, o histórico de ciclagem e a lógica de isolamento — e será detalhada no artigo sobre Working APV e Standby APV no Riser Tensioner.

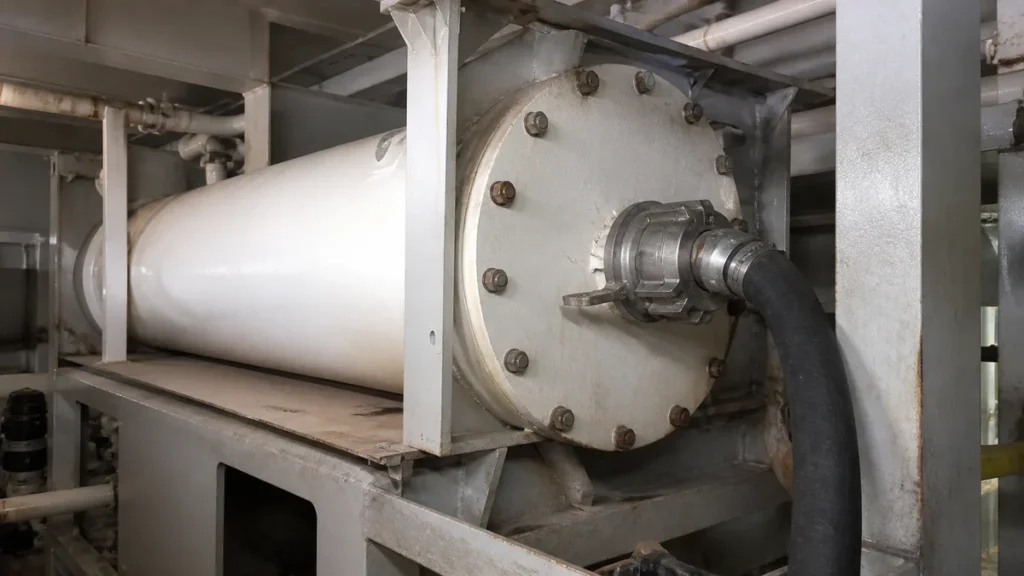

Como a Filtrovali entra na limpeza de APVs?
A Filtrovali estrutura a limpeza a partir do equipamento, da contaminação, dos materiais, da fronteira e da condição de entrega. O serviço pode envolver circulação ou outra forma de aplicação, mas a escolha depende dos acessos e da geometria; não existe uma receita universal baseada apenas na sigla.
Conheça o serviço de limpeza química com vapor e veja também como definir o processo de limpeza química de vasos APV e quais perguntas levantar antes da parada.
Perguntas frequentes
APV significa sempre Air Pressure Vessel?
Neste contexto de compensadores e tensionadores offshore, APV é usado para Air Pressure Vessel. Em outros documentos ou setores, a sigla pode ter outro significado; por isso, a identificação do sistema e do desenho deve acompanhar o termo.
O Working APV pode permanecer pressurizado com o compensador parado?
Sim. Ausência de movimento não comprova ausência de pressão. O estado precisa ser confirmado pelos meios previstos no procedimento, incluindo isolamento, alívio e verificação independente.
É correto usar oxigênio no APV?
Não se deve substituir o gás especificado pelo fabricante. Oxigênio não deve ser usado como meio pneumático. O projeto pode prever ar, nitrogênio ou outro gás compatível e autorizado.
A limpeza química resolve vazamento ou falha do separador?
Não. A limpeza remove contaminantes dentro do escopo definido. Vazamentos, falhas de válvulas, instrumentos, separador ou anti-recoil exigem diagnóstico e manutenção próprios.
